Elementos de Fixação, Cavilhas.

Cavilhas

A cavilha une peças que não são articuladas entre si e, assim como os pinos, também servem para alinhas e fixar os elementos das máquinas. Podem ser chamadas de pinos estriados, pinos entalhados, pinos ranhurados e rebite entalhado. Entretanto, a diferença entre pinos e cavilhas leva em consideração o formato dos elementos e também as suas aplicações. Por exemplo, pinos são utilizados para a união de peças que se articulam entre si, já as cavilhas são usadas em conjuntos sem articulações, indicando pinos com entalhes externos. Esses entalhes é que fazem com que o conjunto não se movimente.

Outros fatores pelos quais os pinos e cavilhas se diferenciam é quanto: a utilização, a forma, tolerâncias de medidas, acabamento superficial, material, tratamento térmico.

A cavilha é uma peça cilíndrica, fabricada em aço, cuja superfície externa recebe três entalhes que formam ressaltos. É pela forma e pelo comprimento que se determina o tipo de cavilha.

Elementos de Fixação, Chavetas.

Chavetas

Via: Fábrica Nacional de Chavetas

É um elemento mecânico fabricado em aço. Sua forma, em geral, é retangular ou semicircular. A chaveta se interpõe numa cavidade de um eixo e de uma peça. A chaveta tem por finalidade ligar dois elementos mecânicos.

As chavetas se classificam em:

· chavetas de cunha;

· chavetas paralelas;

· chavetas de disco.

Chavetas de cunha

As chavetas têm esse nome porque são parecidas com uma cunha. Uma de suas faces é inclinada, para facilitar a união de peças.

As chavetas de cunha classificam-se em dois grupos:

· chavetas longitudinais;

· chavetas transversais.

Chavetas longitudinais

São colocadas na extensão do eixo para unir roldanas, rodas, volantes etc. Podem ser com ou sem cabeça e são de montagem e desmontagem fácil.

Sua inclinação é de 1:100 e suas medidas principais são definidas quanto a:

· altura (h);

· comprimento (L);

· largura (b).

As chavetas longitudinais podem ser de diversos tipos: encaixada, meia-cana, plana, embutida e tangencial.

Elementos de Fixação, Cupilhas ou Contra-pinos.

Cupilhas ou Contra-pinos.

Via: Metalurgica Santa Fé

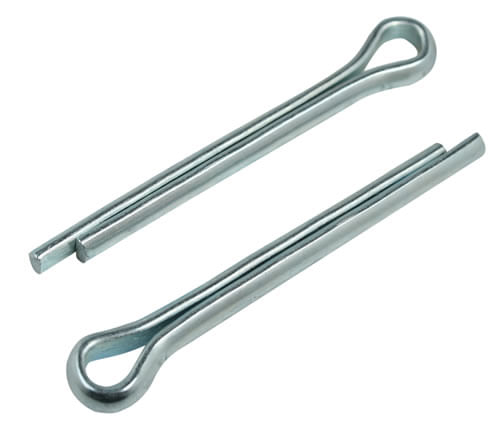

Cupilha é um arame de secção semi-secular que é dobrado de modo a formar um corpo cilíndrico e uma cabeça. A Cupilha tem como principal função travar os elementos de máquinas como, por exemplo, porcas.
A Cupilha é inserida num furo na extremidade de um parafuso ou pino com porca castelo. A Cupilha tem as pernas viradas para trás impedindo assim, durante vibrações das peças fixadas, a saída da porca ou do pino. Portanto, a Cupilha tem uma função importantíssima.
A alta qualidade da Cupilha é muito importante para evitar falhas e resultados como danos. Por isso é importante verificar bem a Cupilha na hora da compra. A Cupilha é uma ferramenta muito útil, por isso é importante que a Cupilha tenha também durabilidade.
Sendo a Cupilha um elemento de fixação, deve ser utilizada com muito cuidado e habilidade, pois a Cupilha é um dos elementos mais frágeis da máquina. Por isso é importante escolher uma Cupilha de qualidade e durabilidade.

Elementos de Fixação, Pinos.

Pinos.

Via: Naschold - Elementos de Fixação

É uma peça cilíndrica ou cônica, oca ou maciça que serve para alinhamento, fixação e transmissão de potência. Geralmente é feita de ferro fundido ou ainda aço-liga.
Existem ainda outros tipos de pinos, um exemplo são as cavilhas, também, são chamados pinos estriados, pinos entalhados, pinos ranhurados ou, ainda, rebite entalhado. A diferenciação entre pinos e cavilhas leva em conta o formato dos elementos e suas aplicações. Por exemplo, pinos são usados para junções de peças que se articulam entre si e cavilhas são utilizadas em conjuntos sem articulações; indicando pinos com entalhes externos na sua superfície. Esses entalhes é que fazem com que o conjunto não se movimente. A forma e o comprimento dos entalhes determinam os tipos de cavilha e de pinos.
Os pinos se diferenciam por suas características de utilização, forma, tolerâncias dimensionais, acabamento superficial, material e tratamento térmico.

Elementos de Fixação, Anéis Elásticos.

Anéis Elásticos

Via: ipirangaparafusos.com.br

O anel elástico é um elemento de fixação usado em eixos ou furos, tendo como principais funções:
- Evitar deslocamento axial de peças ou componentes.
- Posicionar ou limitar o curso de uma peça ou conjunto deslizante sobre o eixo.
- Deslocamento axial é o movimento no sentido longitudinal do eixo.
Esse elemento de máquina é conhecido também como anel de retenção, de trava ou de segurança.

Anel Elástico Interno

Via: Wurth

Um anel elástico interno é um elemento de fixação utilizado em eixos ou furos, para evitar o deslocamento axial - movimento no sentido longitudinal do eixo - de peças ou componentes, e posicionar ou limitar o curso de uma peça ou conjunto deslizante sobre determinado eixo. Um anel elástico interno é comumente conhecido no mercado como anel de segurança, de trava ou de retenção. Conheça algumas características que devem ser observadas para uma utilização segura e eficiente de um anel elástico interno.

Anel Elástico Externo

Via: itatirol.com.br

O anel elástico externo consiste em um produto utilizado em eixos. Entre as vantagens do equipamento está a função de evitar o deslocamento axial de peças, que consiste no movimento em sentido longitudinal do eixo e a possibilidade de limitar o curso da peça em questão. O produto também pode ser chamado de anel de segurança ou trava.

Elemento de Fixação, Rebites.

Rebites

Via: Comercial Rodrigues de Parafusos

O rebite é um elemento de fixação permanente. Compõe-se de um corpo em forma de eixo cilíndrico e de uma cabeça.

A cabeça pode ter vários formatos. Os rebites são peças fabricadas em aço, alumínio, cobre ou latão. Unem rigidamente peças ou chapas, principalmente, em estruturas metálicas, de reservatórios, caldeiras, máquinas, navios, aviões, veículos de transporte e treliças.

O quadro a seguir mostra a classificação dos rebites em função do formato da cabeça e de seu emprego em geral.

A fabricação de rebites é padronizada, ou seja, segue normas técnicas que indicam medidas da cabeça, do corpo e do comprimento útil dos rebites.

Processo Mecânico de Rebitagem

A rebitadeira pneumática ou hidráulica funciona por meio de pressão contínua. Essa máquina tem a forma de “C” e é constituída de duas garras, uma fixa e outra móvel com estampos nas extremidades.

Via: ebah.com.br

Elementos de Fixação, Arruelas.

Arruelas

Definição

As arruelas têm a função de distribuir igualmente a força de aperto entre a porca, o parafuso e as partes montadas. Em algumas situações, também funcionam como elementos de trava.

Via: Comercial Rodrigues de Parafusos

Tipos de arruela

Existem vários tipos de arruela: lisa, de pressão, dentada, serrilhada, ondulada, de travamento com orelha e arruela para perfilados.

Para cada tipo de trabalho, existe um tipo ideal de arruela.

Arruela lisa

Via: Nova Distribuidora

Além de distribuir igualmente o aperto, a arruela lisa tem, também, a função de melhorar os aspectos do conjunto.

A arruela lisa por não ter elemento de trava, é utilizada em órgãos de máquinas que sofrem pequenas vibrações.

Arruela de pressão

Via: CIMM

A arruela de pressão é utilizada na montagem de conjuntos mecânicos, submetidos a grandes esforços e grandes vibrações. A arruela de pressão funciona, também, como elemento de trava, evitando o afrouxamento do parafuso e da porca. É, ainda, muito empregada em equipamentos que sofrem variações de temperatura (automóveis, prensas etc).

Elemento de Fixação, Porcas.

Porcas.

Definição:

Porca é uma peça de forma prismática ou cilíndrica geralmente metálica, com um furo roscado no qual se encaixa um parafuso, ou uma barra roscada. Em conjunto com um parafuso, a porca é um acessório amplamente utilizado na união de peças.

A porca está sempre ligada a um parafuso. A parte externa tem vários formatos para atender a diversos tipos de aplicação. Assim, existem porcas que servem tanto como elementos de fixação como de transmissão.

Via: Amifix

Tipos de roscas:

O perfil da rosca varia de acordo com o tipo de aplicação que se deseja. As porcas usadas para fixação geralmente têm roscas com perfil triangular.

As para transmissão de movimentos têm roscas com perfis quadradas, trapezoidais, redondo e dente de serra.

Tipos de porca

Porcas para aperto manual

Para aperto manual são usados os tipos de porca borboleta, recartilhada alta e recartilhada baixa.

Porca borboleta

Porca recartilhda alta

Porca cega

Porcas para ajuste axial

Para ajuste axial (eixos de máquinas), são usadas as seguintes porcas.

-Porca redonda com fenda

-Porca redonda com fenda

-Porca redonda com furos radiais

-Porca redonda com furos radiais

Via: Hidrauluc

Elemento de Fixação, Parafusos.

Parafusos: definição e tipos.

Parafusos são elementos de fixação, empregados na união não permanente de peças, isto é, as peças podem ser montadas e desmontadas facilmente, bastando apertar e desapertar os parafusos que as mantêm unidas. Os parafusos se diferenciam pela forma da rosca, da cabeça, da haste e do tipo de acionamento.

Em geral, o parafuso é composto de duas partes: cabeça e corpo.

O corpo do parafuso pode ser cilíndrico ou cônico, totalmente roscado ou parcialmente roscado. A cabeça pode apresentar vários formatos; porém, há parafusos sem cabeça.

Há uma enorme variedade de parafusos que podem ser diferenciados pelo formato da cabeça, do corpo e da ponta. Essas diferenças, determinadas pela função dos parafusos, permite classificá-los em quatro grandes grupos: parafusos passantes, parafusos não-passantes, parafusos de pressão, parafusos prisioneiros.
